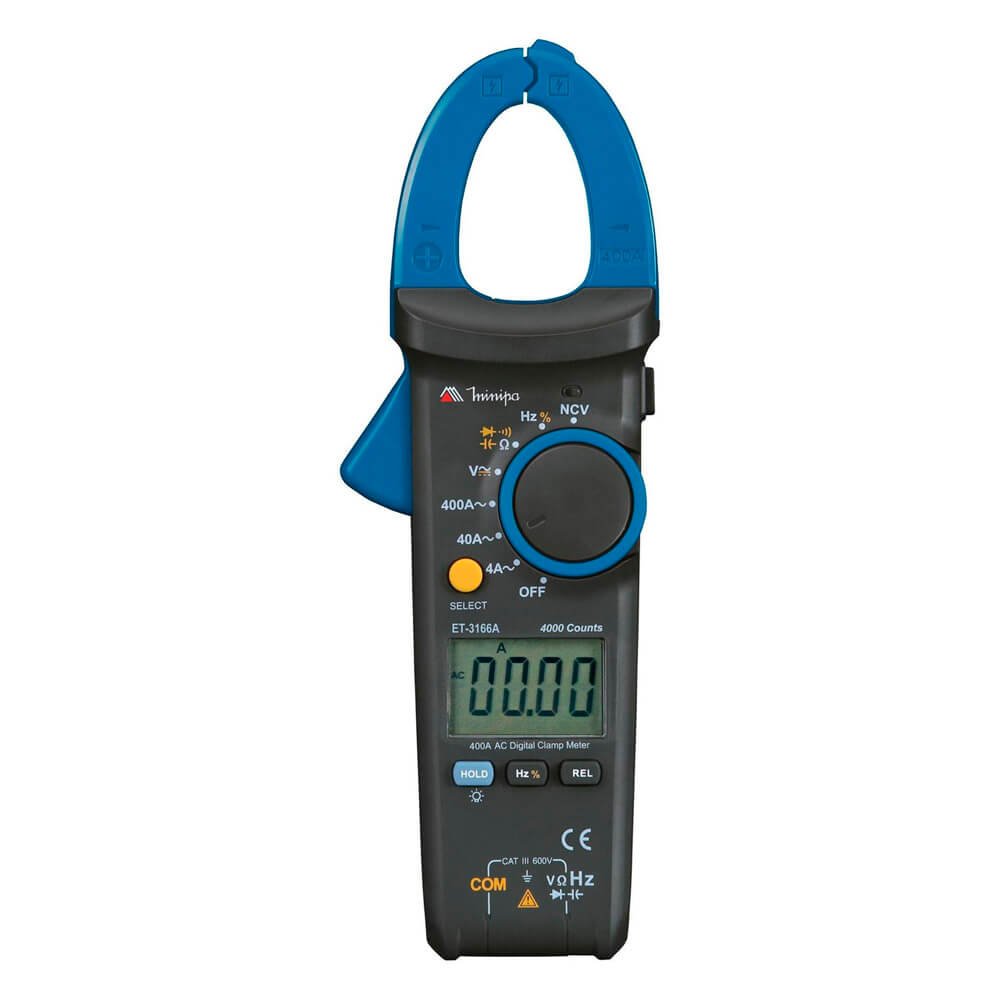

Alicate amperímetro digital - ET-3166A - Minipa

- O alicate amperímetro digital ET-3166A da Minipa é aplicável à medição de sinais de Tensão DC e AC em barramentos e linhas de alimentação de plantas industriais, painéis de distribuição, entre outros;
- Em circuitos eletrônicos, diferencia-se pelas medidas de tensão DC/AC, corrente AC, resistência, capacitância, frequência, duty cycle, testes de diodo e continuidade, data hold, modo relativo e detecção de tensão sem contato (NCV);
- O equipamento foi desenvolvido de acordo com a norma IEC EN 61010-1, Categoria III 600V e possui certificação CE;
- A precisão é dada como ±(% da leitura + número de dígitos menos significativos) para 23°C ±5°C e umidade relativa até 75%;
- Ciclo de calibração recomendado de 1 ano;

Característica:
- Display: LCD 3 3/4 Dígitos, 4000 Contagens;
- Iluminação do Display e da Garra;
- Taxa de Amostragem: Aprox. 3 vezes/ segundo;
- Indicação de Polaridade: Automática;
- Indicação de Sobrefaixa: "OL" é mostrado;
- Indicação de Bateria Fraca: O símbolo será mostrado quando a tensão da bateria cair abaixo da tensão de operação;
- Mudança de Faixa: Automática/ Manual;
- Data Hold;
- Função NCV;
- Modo Relativo;
- Auto Power Off: Aprox. 30 minutos;

- Abertura da Garra: 30mm;
- Temperatura de Operação: 0°C a 40°C, (32°F a 104°F);
- Temperatura de Armazenamento: -20°C a 60°C, (-4°F a 140°F);
- Umidade Relativa: - Segurança/Conformidade: IEC/EN 61010-1, Dupla Isolação, CAT III 600V;
- Grau de poluição: 2;
- Alimentação: 3 pilhas 1,5V AAA;
- Dimensões: 228(A) x 77(L) x 41(P)mm;
- Peso: Aprox. 265g (incluindo bateria);
- Modelo: ET-3166A;
- Marca: Minipa;

TENSÃO DC:
- Faixas: 400mV, 4V, 40V, 400V, 600V;
- Precisão: 400mV ± (1%+8D) | 4V ± (0,8%+1D) | 40V ~ 400V ± (0,8%+3D) | 600V ± (1%+3D);
- Resolução: 0,1mV, 0,001V, 0,01V, 0,1V, 1V;
- Impedância de Entrada: 10MOhm;
- Proteção de Sobrecarga: 600V DC/AC RMS;

TENSÃO AC:
- Faixas: 4V, 40V, 400V, 600V;
- Precisão: 4V ~ 400V ± (1,2%+5D) | 600V ± (1,5%+5D);
- Resolução: 0,001V, 0,01V, 0,1V, 1V;
- Resposta em Frequência: 40 ~ 400Hz;
- Impedância de Entrada: 10MOhm;
- Proteção de Sobrecarga: 600V DC/AC RMS;
* Quando o Fator de crista é de 1,4 a 2 adicione 1%;
* Quando o Fator de crista é de 2 a 2,5 adicione 2,5%;

CORRENTE AC:
- Faixas: 4A, 40A, 400A;
- Precisão: 4A ± (2,5% + 30D) | 40A ± (2,5% + 5D) | 400A ± (1,8% + 9D);
- Resolução: 0,001A, 0,01A, 0,1A;
- Resposta em Frequência: 50 a 60Hz;
- Proteção de Sobrecarga: 400A;
* Quando o Fator de crista é de 1,4 a 2 adicione 1%;
* Quando o Fator de crista é de 2 a 2,5 adicione 2,5%;
* Quando o Fator de crista é de 2,5 a 3 adicione 4%;

RESISTÊNCIA:
- Faixas: 400 Ohm, 4 kOhm, 40 kOhm, 400 kOhm, 4 MOhm, 40 MOhm;
- Precisão: 400 Ohm ± (1,2%+2D) | 4 kOhm ~ 400 kOhm ± (1%+2D) | 4 MOhm ±(1,2%+3D) | 40 MOhm ± (2%+5D);
- Resolução: 0,1 Ohm, 1 Ohm, 10 Ohm, 0,1k Ohm, 0,001 MOhm, 0,01 MOhm;
- Proteção de Sobrecarga: 600V DC/AC RMS;

TESTE DE DIODO:
- Faixa: Diodo;
- Descrição: Display mostra a queda de tensão aproximada do diodo;
- Resolução: 0,001V;
- Tensão de circuito aberto aprox. 1,5V;
- Proteção de Sobrecarga: 600V DC/AC RMS;

TESTE DE CONTINUIDADE:
- Faixa: Buzina;
- Descrição: A buzina toca se a resistência for menor que aprox. 30 Ohm;
- Tensão de circuito aberto aprox. 1,5V;
- Proteção de Sobrecarga: 600V DC/AC RMS;

CAPACITÂNCIA:
- Faixas: 50nF, 500nF ~ 100µF
- Precisão: 50nF ± (4%+25D) | 500nF ~ 100µF ± (4%+5D);
- Resolução: 0,01nF, 0,1nF ~ 0,1µF
- Proteção de Sobrecarga: 600V DC/AC RMS
*Utilize o modo relativo nas escalas <1µF para descartar o valor residual;

FREQUÊNCIA / DUTY CYCLE:
- Faixa: 10Hz ~ 1MHz;
- Mudança de Faixa: Automática;
- Precisão Frequência: ± (0,1%+4D);
- Resolução: 0,01Hz ~ 0,01MHz;
- Duty Cycle*: 1,0% ~ 99,9%;
- Resolução: 0,1%
- Amplitude de entrada: Em 10Hz ~ 1MHz: 200mV rms < a < 20V rms;
- Proteção de Sobrecarga: 600V DC/AC;
* Duty Cycle medidas somente para referência e aplicáveis para f<100kHz;

NCV:
- Detecção a partir >100V rms;
- Distância <10mm;
- Indicação Sonora e Visual;

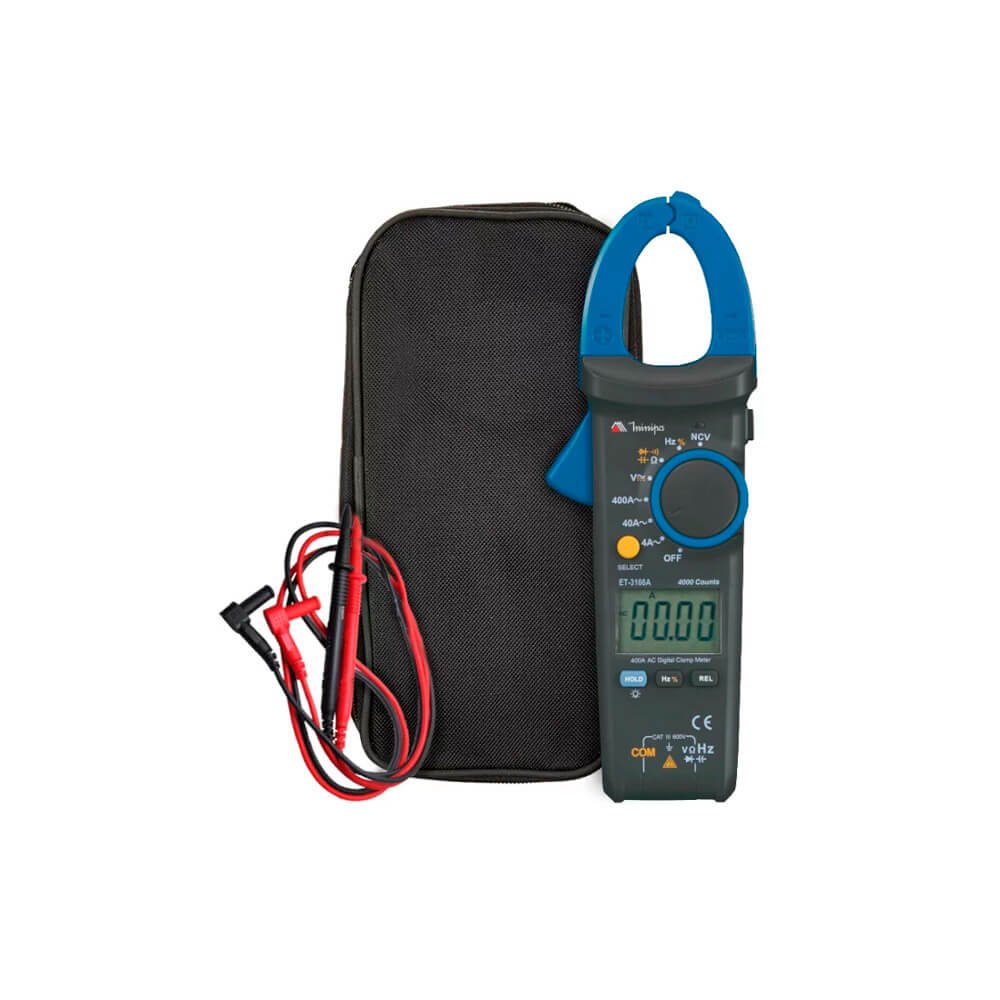

- 1 Pontas de prova (par);
- 1 Bolsa para transporte;
- Manual de Instruções;
