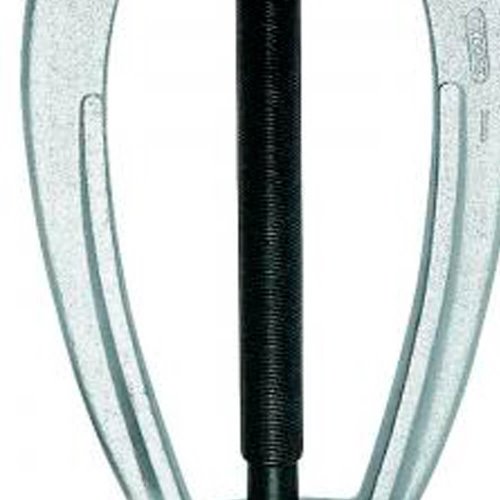

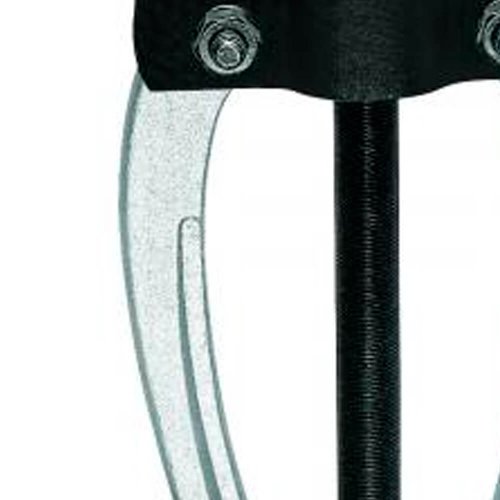

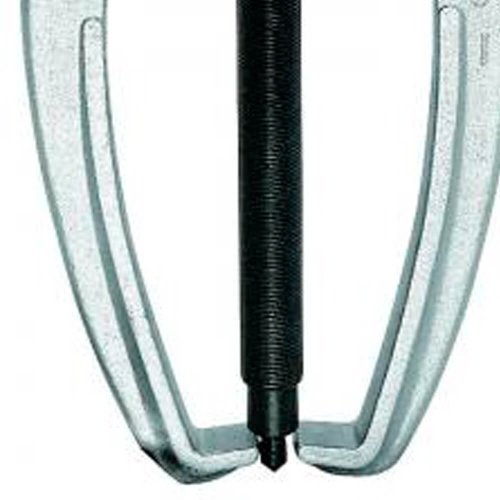

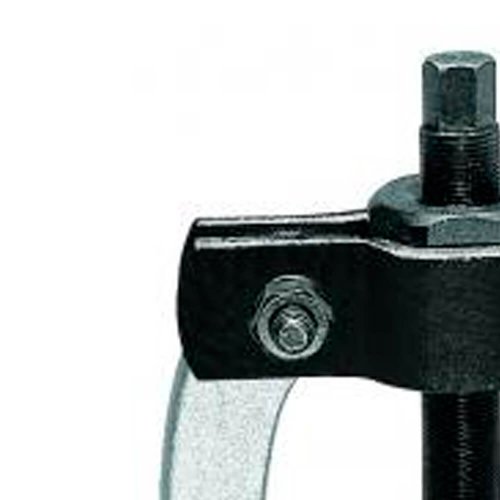

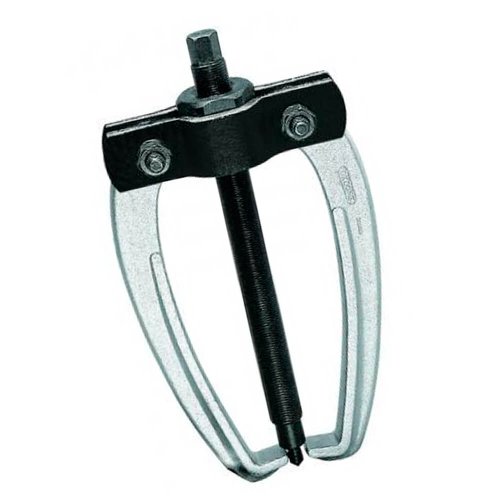

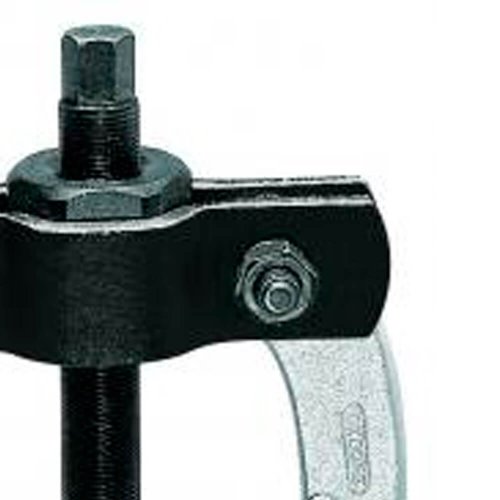

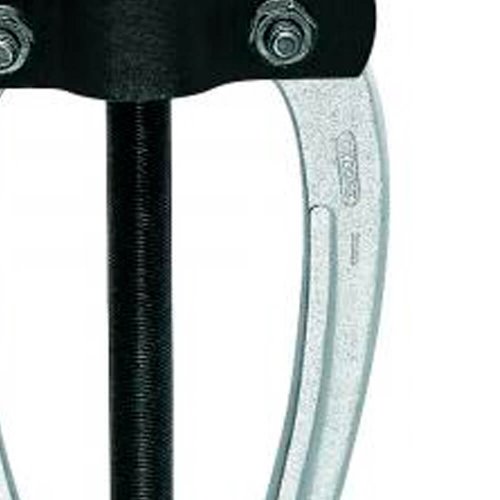

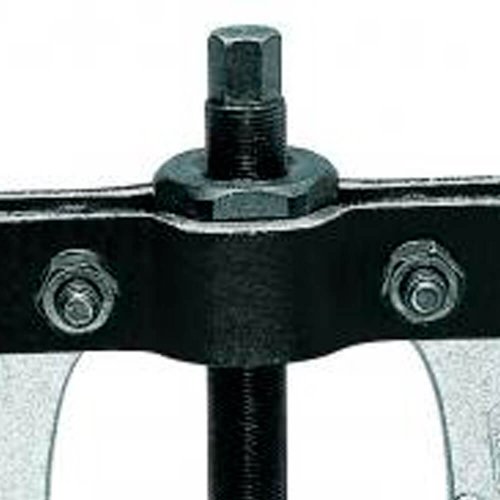

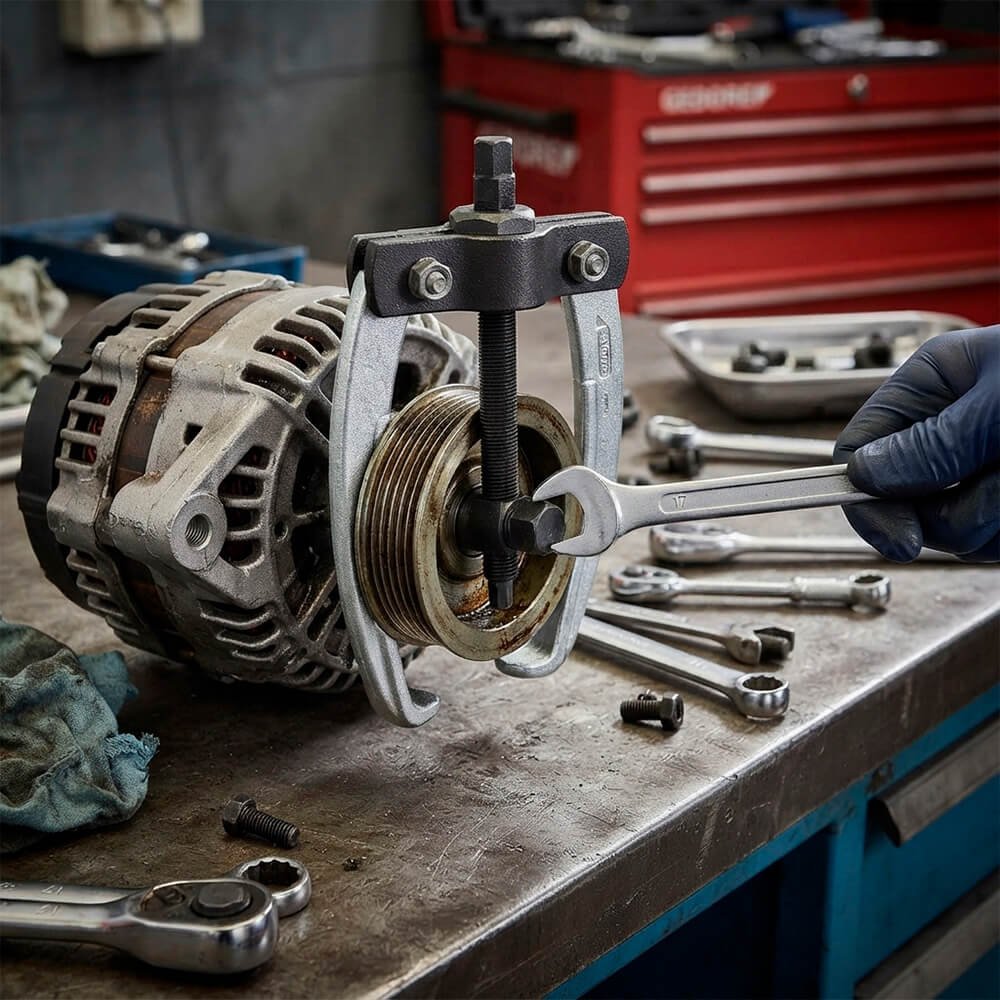

Saca Polia com Duas Garras - Gedore
Características:
Garras e ponteira em aço Gedore-Vanadium, demais componentes em aço especial. Garras com acabamento niquelado e demais componentes escurecidos. Distribui a carga de extração em dois apoios, facilitando o trabalho do operador.
Ref. 8564 - 4, permite utilização com Fuso hidráulico ref. HSP 1 L, a ser adquirido à parte.
Porca do fuso, garra, fuso mecânico e ponteira são comercializados para reposição;
Especificações Técnicas:
|
Código |
Referência |
|
|
|
c mm |
d mm |
e mm |
f mm curso do fuso |
|
Capacidade máxima de força operacional tnf |
Porca do fuso para reposição ref. |
Garra para reposição ref. |
|
Ponteira para reposição ref. |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 040.050 | 8564 - 4 | 70 | 220 | 195 | 22 | 24,5 | 15,6 | 240 | 17 | 7,5 | 8564-65/4 PF | 8564-65/4 G | 8564-65/4 F | 8564-65/4 PT | 3,335 |
a1 mín mm
b mm
Fuso
Fuso mecânico para reposição ref.
imagens meramente ilustrativas
